透水混凝土專用石子？粗骨料對透水混凝土的性能有重要的影響，由于在透水混凝土中骨料顆粒之間近乎點接觸，骨料的壓碎指標、粒徑、粒型、表面狀況以及雜質含量等于混凝土性能的相關性，相比普通混凝土來說更為密切，因此，在制備混凝土時控制得更為嚴格。

1、石子類型選擇

透水混凝土專用石子？常用的骨料有碎石、石灰?guī)r、玄武巖等，在粒徑和級配相同時、碎石的孔隙率較大，透水性好，且表面粗糙，容易掛漿，宜有限選用；河卵石在堆積狀態(tài)下孔隙率較小、為保證混凝土的透水性，膠結料用量應適當減少。

2、石子粒徑選擇

透水混凝土專用石子在混凝土中粒徑大于5mm的骨料稱為粗骨料，透水混凝土中利用粗骨料起骨架作用，其最大粒徑不超過40mm，根據路面的不同類型，選擇骨料的最大粒徑，用于碎石墊層石子，骨料粒徑一般為16~31.5mm；用于透水混凝土基層石子，多用粒徑10~20mm的骨料；用于透水混凝土面層石子，多選粒徑為2-4mm（3-5）的骨料。骨料的粒徑與骨料堆積孔隙率相關性較大，因而與透水混凝土配合比、混合料的性能以及硬化混凝土的性能有密切的相關性，接近圓形的骨料堆積孔隙率小，膠結材料用量少，混凝土混合料可施工性能好，而且用于面層鋪設的透水混凝土，越是接近圓形的或立方形的顆粒，與漿體粘接得越牢固，特別是作為面層骨料，不容易脫落。

3、石子中的雜質含量

骨料中的粉塵、黏土、泥塊和石粉影響骨料顆粒與膠結材的粘接，并且降低混凝土強度，應使用含量盡可能減少。用作為基層的，其含量都應小于0.5%；用作為面層的，其含量應小于0.2%；在施工現場，對于含上述雜質過多的骨料，應進行過篩。由于透水混凝土的破壞多發(fā)生于骨料的直接破壞，針片狀顆粒宜小于5%；用于制備強度較高的透水混凝土的粗骨料的壓碎指標宜小于15%。

4、石子級配

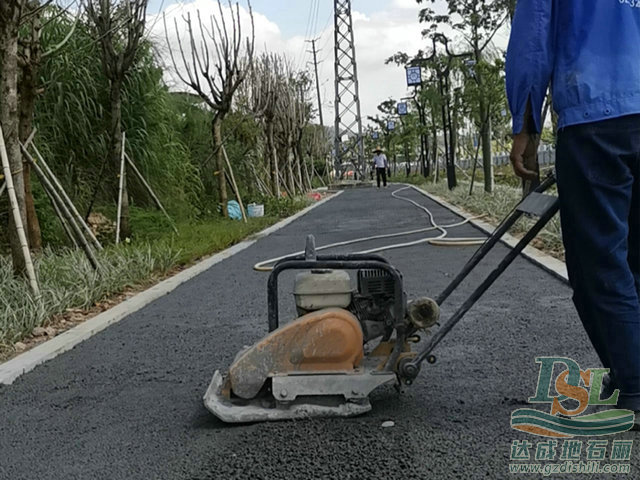

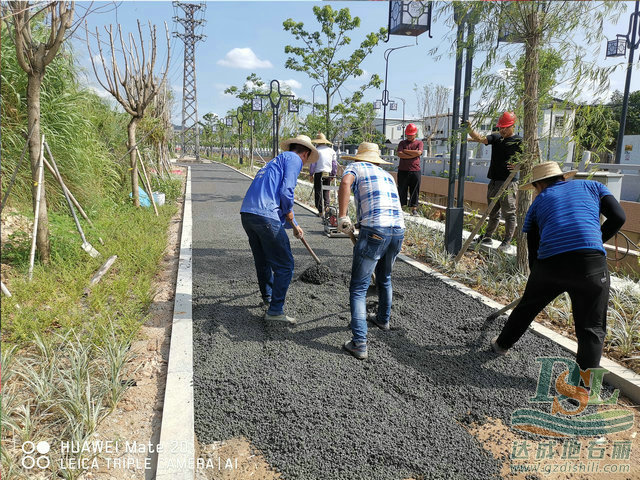

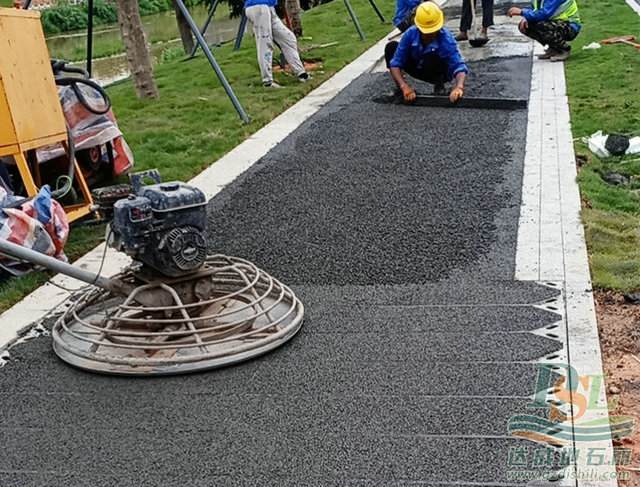

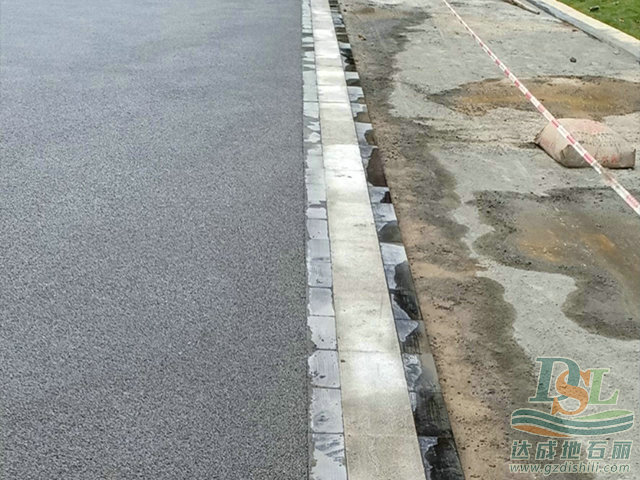

透水混凝土專用石子，粗骨料分為連續(xù)級配、間斷級配和單粒級，對于透水混凝土的級配應篩除最細顆粒部分；用于只?；炷恋墓橇霞壟鋺Y除其中的最細顆粒和較細顆粒，以留下更多的空隙。從透水性來看，單粒級和間斷級配優(yōu)于連續(xù)級配，從力學性能來看，后者優(yōu)于前者，在實際應用中應根據具體情況選擇。在適當的配比和工藝下，連續(xù)級配的骨料仍可配制出滿足工程要求的透水混凝土，而且一般采用連續(xù)級配骨料制備的透水混凝土，其強度和體積穩(wěn)定性較高。
