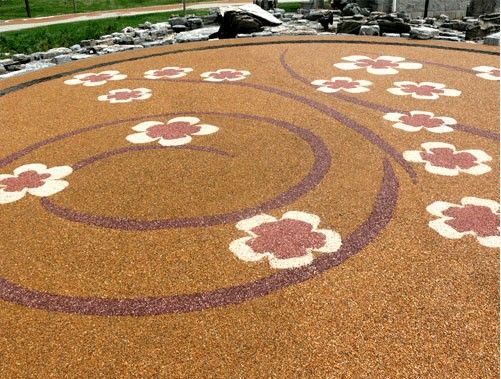

彩色透水混凝土：
1、材料的組成：
彩色透水混凝土由透水混凝土彩色膠結(jié)料、碎石、水組成。
（1）透水混凝土專用膠結(jié)劑—由北京普林德公司生產(chǎn)的一種專用膠結(jié)劑，其是以高強度等級的硅酸鹽水泥為基料，配以多種助劑增加強度與粘結(jié)力組成的粉狀料，并可按用戶要求加入無機耐候顏料，使其和碎石、水按一定比例混合后，組成不同色彩的透水混凝土面層。
（2）碎石：
透水混凝土用的碎石應(yīng)具有技術(shù)要求，
序號 指標名稱 指標
1 壓碎指標（%） ＜15
2 針片狀顆粒含量（%） ＜15
3 含泥量（%） ＜1
4 表觀密度（kg/m3） ＞2500
5 緊裝堆積密度（kg/m3） 1350
6 空隙率（%） ＜47
碎石按顆粒分號（2級）
碎石的分號
1#、2#、3#
粒度范圍（mm）
2.4～4.75
4.75～9.5
9.6～13.2
碎石是透水混凝土的主要材料之一，其質(zhì)量必須要控制好。
3）水：普通自來水即可用。一般末經(jīng)過濾的混濁的地下水或使用過的不潔水，不能利用。
由于生態(tài)透水混凝土生態(tài)環(huán)保性，保護地下水，緩解城市人得到效應(yīng)，得到了國家的廣泛重視和高度的認可，畢竟我們國家也是水資源最短缺的國家之一，接下來讓我們分享一下深圳水資源的現(xiàn)狀。
水是城市生存和發(fā)展的命脈。深圳市水資源總量 19.3 億立方米，人均占有量僅 240 立方米，約為全國平均水平的 12％，屬于全國嚴重缺水的七大城市之一。
2005 年的總需水量已超過16 億立方米，如按過去的發(fā)展模式，到 2010 年深圳缺水將達到 3.6 億立方米，2020 年缺水 10.2 億立方米，2030 年缺水 14.1 億立方米。但深圳本地水源僅能滿足需求量的 1/5 左右，且深圳的大小河流都有不同程度的污染，深圳總用水的 70%要靠境外東江引入。缺水、水體污染、水安全保障成為深圳市面臨的三大核心水問題。
深圳多年年平均蓄水利用量只有 5 億立方米，僅占年均降雨量的 14.6％。每年約 30 億立方米的雨水白白流失。
透水混凝土把雨水攔截并儲存起來，留到用水高峰或者缺水季節(jié)利用，這既可緩解甚至解決深圳缺水難題，又可減輕乃至避免洪澇災(zāi)害，真可謂化害為利，變廢為寶。從長遠看，開發(fā)利用雨洪等非傳統(tǒng)水源，對于深圳經(jīng)濟社會可持續(xù)發(fā)展具有重要意義。
三種原材料在施工過程中配合比：
要施工出高質(zhì)量、高標準的透水混凝土地面，在原材料固定的條件下，嚴格控制以上三種原材料的配比，是施工中的重要關(guān)鍵，在施工現(xiàn)場負責人必須嚴格控制比例。
1立方透水混凝土的材料配比：
膠結(jié)料面層用量：一立方需要1600公斤石子350公斤42.5型號水泥，20公斤彩色膠結(jié)料。
膠結(jié)料基層用量：一立方需要10公斤膠結(jié)料。
